HD-SDIマルチビューワ NV-240R　/　外部操作キー NV-240R-EX-KEY


24CH マルチビューワ＋8CH マトリックススイッチャーを1台で実現！

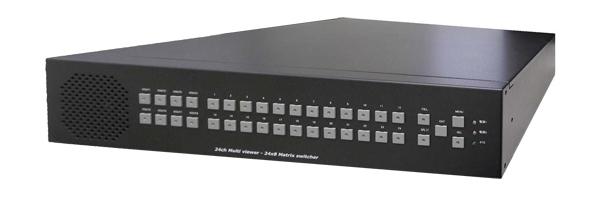

NV-240R
NV-240R
24x8CH のマトリックススイッチャーと24CH のマルチビューワを一体化

NV-240R-EX-KEY
NV-240R-EX-KEY
NV-240R用外部操作キーです。

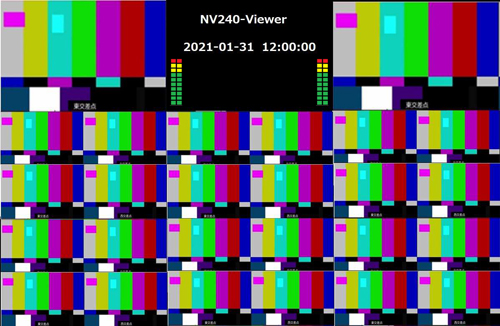

　分割画面例

　特徴
　● 24CH 迄のマルチビューワ
　● 24x 8CH のマトリックス・スイッチャー搭載 （シームレス切替可能）
　● 画面位置は自由な位置に配置可能
　● 回線名と音声レベルを表示
　● 1, 4, 8, 9, 16, 24 分割画面が可能 （カスタマイズ可）
　● レッドタリー、グリーンタリーを表示
　● 外部操作キー NV-240R-EX-KEY を用意（ケーブル長は最大500m）
　● 低価格・国産開発・高信頼性
　● 長寿命設計・長期安定供給可能

　仕様
NV-240R NV-240R-EX-KEY
入力 入力信号 HD-SD (1080-i59.94) , 24CH, SMTPE-292M NV-240Rと同じ全操作が可能

制御ケーブルは最大500m
延長可能(RS-485)
REF入力 BB / 3 値SYNC
ビューワ画像出力 出力信号 HD-SDI (1920 x 1080-i59.94) , 2CH, SMTPE-292M
画面分割 1/1. 1/4. 1/9 .. 1/16, 1/24（他はオプション）
OSD 回線名、タリー(赤・緑)、オーディオレベル(2CH)
マトリックス
スイッチャー出力		 出力信号 8CH , 1080-i59.94 , SMTPE-292M
信号切替 シームレス切替 (REF ロック信号必要)
IF 外部操作器 2CH、RS-485（LAN ケーブル）
LAN 1CH、 10/100BASE
タリー 24CH x 2 (D-SUB35)
電源 AC100V /150W （2 重化電源） DC12V/0.5A
(NV-240R から供給)
動作環境 温度:0℃～45℃ / 湿度:20%～90% (結露不可)
外形 (mm) W420 x H88 x D350 (2U) W350 x H40 x D90
　　※ 外観又は仕様は改良の為、予告なく変更する場合があります。
