HD-SDIマルチビューワ NV-040SR/080SR/160SR

HD-SDIマルチビューワ　NV-040SR/080SR/160SR

マルチビューワ＋マトリックススイッチャーを1台で実現！

NV-040SR

NV-080SR

NV-160SR

HD-SDI (4CH / 8CH / 16CH) 入力、DVI/HD-SDI 出力　マルチビューワSシリーズです。

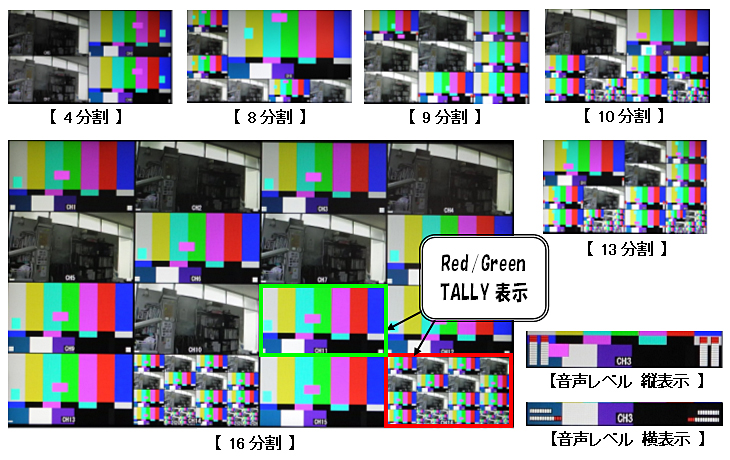

　分割画面例

　特徴

　● 4出力のマトリックス・スイッチャー搭載　[4x4(NV-040SR), 8x4(NV-080SR), 16x4(NV-160SR)]　※非ｼｰﾑﾚｽ切替
　● DVI (1CH) / HD-SDI (2CH) のマルチビューワ画面出力
　● 全CHエンベデッドオーディオ対応、各画面にオーディオレベルを最大4CH (縦または横)表示可能
　● 回線名を漢字で表示、ON/OFFも可
　● 1, 4, 8, 9, 10, 13, 16分割画面が可能 (8, 10, 13分割画面はメイン画面の位置移動も可能)
　● レッドタリー、グリーンタリーを表示可　(入力部はNV-040SR/080SRは外付け、NV-160SRは内蔵)
　● 殆どの機能を本体で操作可能、PCでのコントロールも可
　● 1/2U及び1Uのコンパクト設計
　● 外部LTCによる時間表示(秒単位)、電源二重化（固定式）や制御ソフトなどカスタマイズ可能
　● 国産開発・高信頼性・低価格
　● 長寿命設計・長期安定供給可能

　仕様

		NV-040SR	NV-080SR	NV-160SR
入力	入力CH	4CH	8CH	16CH
	HD-SDI	1.485 / 1.001 Gbps
	フォーマット	720p / 1080p30 / 1080i (50/59.94) , SMTPE-292M
	オーディオ	エンベデッドオーディオ入力 (最大4CH)
出力	フォーマット	1080i/59.94 , Y/Cr/Cb (4:2:2), 8bit , SMTPE-292M
	出力CH1	HD-SDI (1.485 / 1.001 Gbps)
	出力CH2	HD-SDI (1.485 / 1.001 Gbps)
	デジタル出力	DVI (1080i / 59.94)
	オーディオ	エンベデッドオーディオ出力 (2CHのみ, 4CH時は未出力)
画面表示	分割	1/1 , 1/4 , 1/8(4)	1/1 , 1/4 , 1/8 , 1/9	1/1 , 1/4 , 1/8 , 1/10 , 1/13 , 1/16
画面表示	OSD	素材名、音声レベル (max4CH表示)、時計、タリー枠（赤・緑）
IF	タリー	外付け (4CHx2)	外付け (8CHx2)	内蔵 , 16CHx2 (Red/Green)
	LTC	不可		外部入力 (※オプション)
	LAN	10/100BASE
マトリックススイッチャー	フォーマット	720p60 , 1080p30 , 1080i 50/59.94
	回路数	4入力 / 4出力	8入力 / 4出力	16入力 / 4出力
	出力	4出力 (入力したHD-SDI 全ての映像・音声)
電源		DC12V 3.5A		AC100V / 60W (2重化対応可)
動作環境		温度:0℃～45℃ / 湿度:20%～90% (結露不可)
外形 (mm)		215(W) x 44(H) x 210(D) (1/2U)		420(W) x 44(H) x 350(D) (1U)

　　※ 外観又は仕様は改良の為、予告なく変更する場合があります。

　関連製品

　● NV-160SR-EX-KEY ・・・NV-160SR用外部操作キー、ケーブル長最大500m
　● NV-240R/NV-240R-EX-KEY ・・・24CHマルチビューワ＋8CHマトリックススイッチャー、外部操作キーあり
